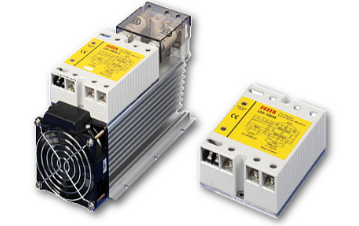

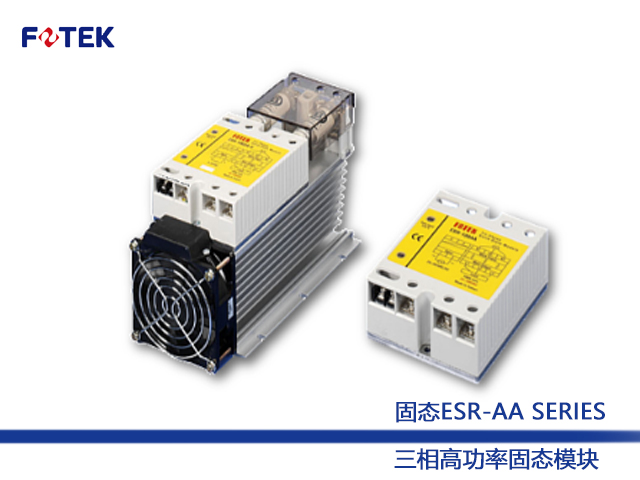

ESR-AA系列三相高功率固態模塊(可控硅模塊)

ESR-AA系列三相高功率固態模塊(可控硅模塊)，是適用于高功率環境的三相固態繼電器，產品符合符合EN60947-4-3 和 EN60950標準，可應用于高電個強度超過4KV、高絕緣強度超過100MQ/500VDC工業環境，附過熱保護回路可防止過熱破壞以及雙重突波吸收回路有效防止突波破壞，耐瞬間電流超過額定電流10倍以上。

在線咨詢

產品詳情

》高電個強度超過4KV

》高絕緣強度超過100MQ/500VDC

》附過熱保護回路可防止過熱破壞

》耐瞬間電流超過額定電流10倍以上

》附雙重突波吸收回路有效防止突波破壞

》符合EN60947-4-3 和 EN60950標準

型號說明選型報價請咨詢 156 0158 5576

產品型式	產品圖	產品型號	特點說明
標準型-AC to AC		ESR-40AA	輸入電壓:20~265VAC/DC、負載電壓:24~380VAC、額定電流:40A max

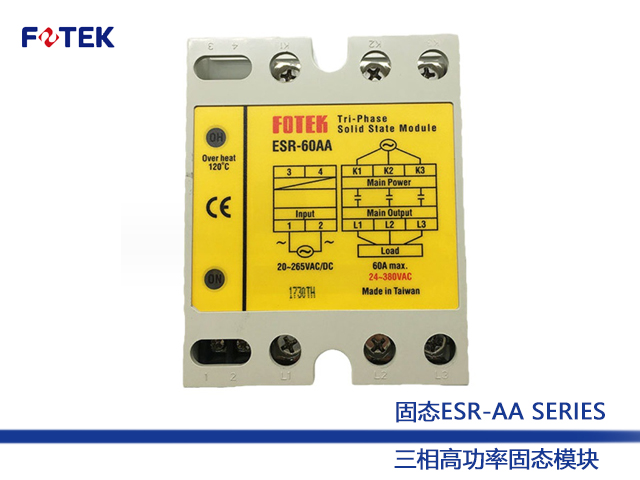

		ESR-60AA	輸入電壓:20~265VAC/DC、負載電壓:24~380VAC、額定電流:60A max
		ESR-80AA	輸入電壓:20~265VAC/DC、負載電壓:24~380VAC、額定電流:80A max.
		ESR-100AA	輸入電壓:20~265VAC/DC、負載電壓:24~380VAC、額定電流:100A max

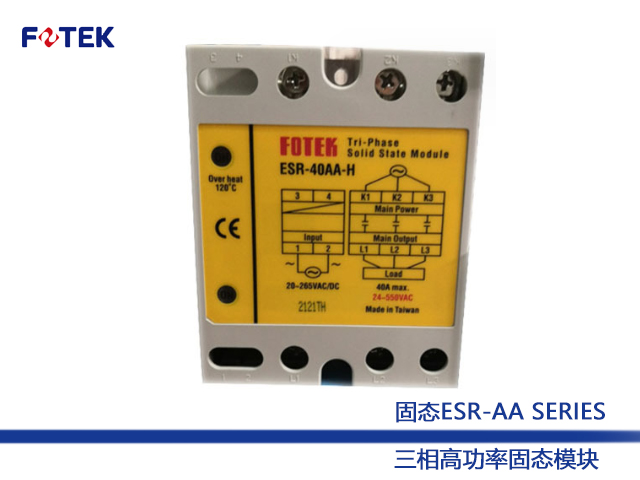

高壓型-AC to AC		ESR-25AA-H	輸入電壓:20~265VAC/DC、負載電壓:90~480VAC、額定電流:25A max.
		ESR-40AA-H	輸入電壓:20~265VAC/DC、負載電壓:90~480VAC、額定電流:40A max.
		ESR-60AA-H	輸入電壓:20~265VAC/DC、負載電壓:90~480VAC、額定電流:60A max
		ESR-80AA-H	輸入電壓:20~265VAC/DC、負載電壓:90~480VAC、額定電流:80A max.
		ESR-100AA-H	輸入電壓:20~265VAC/DC、負載電壓:90~480VAC、額定電流:100A max.
標準型-AC to AC(含風扇+ FUSE)		ESR-40AA+	輸入電壓:20~265VAC/DC、負載電壓:24~380VAC、額定電流:40A max
		ESR-60AA+	輸入電壓:20~265VAC/DC、負載電壓:24~380VAC、額定電流:60A max.
		ESR-80AA+	輸入電壓:20~265VAC/DC、負載電壓:24~380VAC、額定電流:80A max
		ESR-100AA+	輸入電壓:20~265VAC/DC、負載電壓:24~380VAC、額定電流:100A max.
高壓型-AC to AC(含風扇+ FUSE)		ESR-40AA-H+	輸入電壓:20~265VAC/DC、負載電壓:90~480VAC、額定電流:40A max
		ESR-60AA-H+	輸入電壓:20~265VAC/DC、負載電壓:90~480VAC、額定電流:60A max
		ESR-80AA-H+	輸入電壓:20~265VAC/DC、負載電壓:90~480VAC、額定電流:80A max.
		ESR-100AA-H+	輸入電壓:20~265VAC/DC、負載電壓:90~480VAC、額定電流100A max.

共同參數規格選型報價請咨詢 156 0158 5576

輸入電壓	20~265VAC/DC
關閉電壓	＜10 VAC/DC
觸發電流	3VA max.
控制方式	Zero cross switching
泄漏電流	5 mA max.
反應時間	8.3 ms (60Hz)
過熱保護	Turn off output over 120℃ ; Reset below 110℃
輸入耐突波	2 KV (EN61000-4-4)
電介強度	4 KVrms (EN60950/VDE0805)
絕緣強度	100MQ/500VDC(EN60950/VDE0805)
工作環境	-40°C~+80℃；35-85%RH
產品認證	CE
