產品型號
種類 | 形狀 | 檢測距離 | 型號 | 輸出 | 輸出動作 | |||
透過型 | 正面檢測 |
| 1m | EX-21A | NPN開路集電極晶體管 | 入光時ON | ||
EX-21A-PN | PNP開路集電極晶體管 | |||||||
EX-21B | NPN開路集電極晶體管 | 遮光時ON | ||||||
EX-21B-PN | PNP開路集電極晶體管 | |||||||
側面檢測 |
| 2m | EX-23 | NPN開路集電極晶體管 | 通過切換開關選擇入關時ON或遮光時ON | |||
EX-23-PN | PNP開路集電極晶體管 | |||||||
| 側面檢測 |
| 30～200mm | EX-29A | NPN開路集電極晶體管 | 入光時ON | ||
EX-29A-PN | PNP開路集電極晶體管 | |||||||
EX-29B | NPN開路集電極晶體管 | 遮光時ON | ||||||
EX-29B-PN | PNP開路集電極晶體管 | |||||||
擴散 | 側面檢測 |

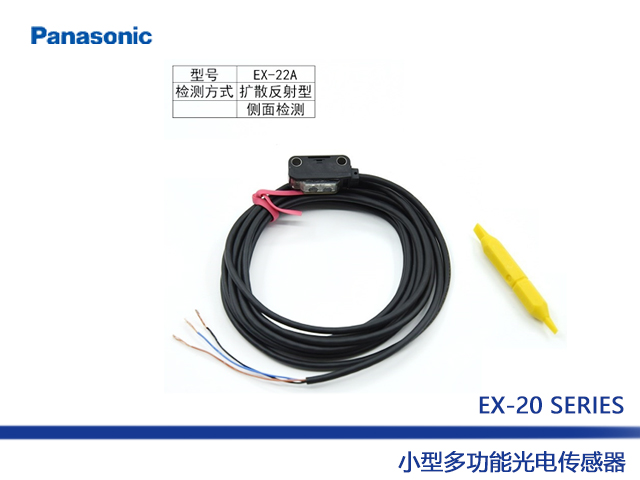

| 5～160mm | EX-22A | NPN開路集電極晶體管 | 入光時ON | ||
EX-22A-PN | PNP開路集電極晶體管 | |||||||
EX-22B | NPN開路集電極晶體管 | 非入光時ON | ||||||
EX-22B-PN | PNP開路集電極晶體管 | |||||||
限 | 擴散 | 正面檢測 |
| 2～25mm | EX-24A | NPN開路集電極晶體管 | 入光時ON | |
EX-24A-PN | PNP開路集電極晶體管 | |||||||
EX-24B | NPN開路集電極晶體管 | 非入光時ON | ||||||
EX-24B-PN | PNP開路集電極晶體管 | |||||||
小光 | 側面檢測 |
| 6～14mm | EX-26A | NPN開路集電極晶體管 | 入光時ON | ||
EX-26A-PN | PNP開路集電極晶體管 | |||||||
EX-26B | NPN開路集電極晶體管 | 非入光時ON | ||||||
EX-26B-PN | PNP開路集電極晶體管 | |||||||
窄視 | 長距 | 側面檢測 |
| 45～115mm | EX-28A | NPN開路集電極晶體管 | 入光時ON | |
EX-28A-PN | PNP開路集電極晶體管 | |||||||
EX-28B | NPN開路集電極晶體管 | 非入光時ON | ||||||
EX-28B-PN | PNP開路集電極晶體管 | |||||||
注意 | ： | 由于需根據不同的安裝方法選擇不同的安裝支架，因此傳感器本體不附帶安裝支架。 |
(注1)： | 回歸反射型傳感器的檢測距離是相對于反射鏡RF-200的數值。另外，檢測距離表示反射鏡的可設范圍。檢測物體的檢測距離也可為30mm以下。但如果反射鏡放置在100mm以下，檢測物體應為不透明體。 |
(注2)： | 5如果在50mm以下的檢測距離使用本產品，調節器調節范圍將會變得十分狹窄。 |
(注3)： | 透過型的銘牌上所標記的型號帶“P”符號的機型為投光器，帶“D”符號的機型為受光器。 |
